16. 아두이노 lcd 사용법 part3

lcd part1 : https://bytecraftcreations.tistory.com/17

lcd part2 : https://bytecraftcreations.tistory.com/16

유투브 : https://youtu.be/hY2Z0OeGPKo



안녕하세요 드디어 lcd 마지막 시간입니다.



이번 시간에는 코드 작성법을 공부하겠습니다.



이전 강의를 꼭 복습하시고 오세요!

#include <LiquidCrystal_I2C.h>
#include <Wire.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);
 void setup() {
  lcd.init();
  lcd.backlight();
}
void loop() {
  lcd.setCursor(0,0);
  lcd.print("Hello");
  lcd.setCursor(0,1);
  lcd.print("World");
  delay(1000);
  lcd.clear();
}

제일 위 두 줄

#include <LiquidCrystal_I2C.h>
#include <Wire.h>



I2C 통신을 위한 줄입니다. 추가해주시구요 lcd와 통신을 위한 주소입니다.

LiquidCrystal_I2C lcd(0x27, 16, 2);



지난 강의에서 0x27 주소를 구했었죠?

 void setup() {
  lcd.init();
  lcd.backlight();
}

lcd.init(); lcd 초기화 명령입니다.



lcd.backlight(); lcd는 백라이트가 있어야 화면으로 작동을 합니다.



두 편광판 사이에 '액정구조'가 들어있는데 액정의 배치에 따라



빛이 편광판을 통과하기도 하고 하지 않기도 합니다.



따라서 lcd를 사용하려면 백라이트가 있어야겠죠?



그 다음 구조는 간단합니다.

void loop() {
  lcd.setCursor(0,0);
  lcd.print("Hello");
  lcd.setCursor(0,1);
  lcd.print("World");
  delay(1000);
  lcd.clear();
}

lcd.setcursor(0,0);로 출력을 원하는 장소에 커서를 둡니다.



lcd.print("hello");를 이용하여 그 장소에 출력할 글을 적습니다.



마지막으로  lcd.clear();를 이용해 화면을 지우고



다시 처음의 loop로 돌아가는 구조입니다.

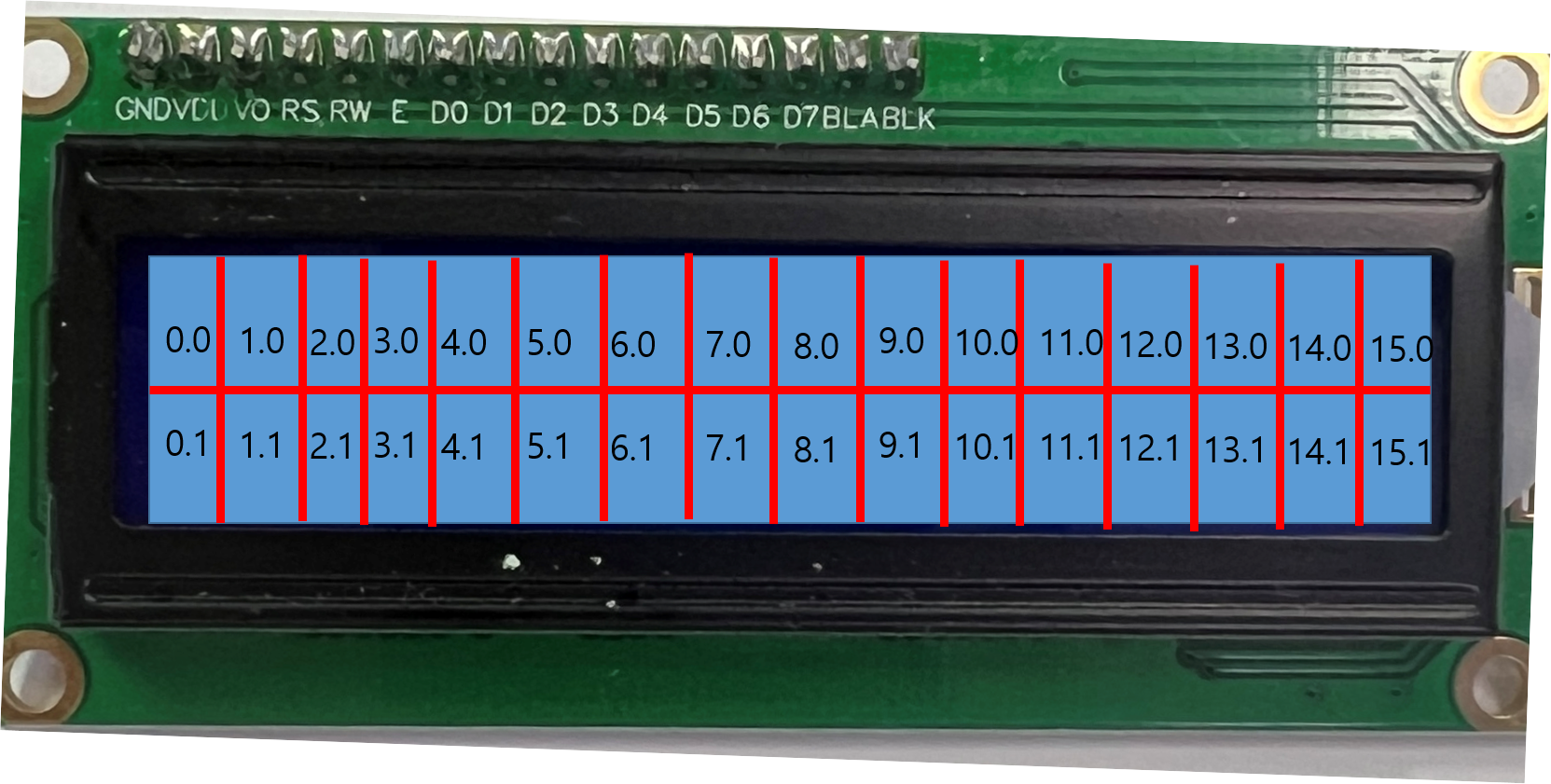

그럼 여기서 lcd화면의 좌표를 알아야겠죠?



위의 핀을 기준으로 보면 좌표 구성은

위의 그림과 같습니다.

void loop() {
  lcd.setCursor(0,0);
  lcd.print("Hello");
  lcd.setCursor(0,1);
  lcd.print("World");
  delay(1000);
  lcd.clear();
}

저희 코드에서 (0,0)에 hello

                         (0,1)에 world



를 주었으니까 결과는 아래와 같습니다.

여기서 하나 팁을 드리면



lcd.print("hello");대신 " " 안에 빈칸을 넣으면



빈칸을 그대로 인식합니다.



lcd.print("  hello  ");는 hello 앞 뒤에 공백이 생깁니다.

#include <LiquidCrystal_I2C.h>
#include <Wire.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);
 void setup() {
  lcd.init();
  lcd.backlight();
}
void loop() {
  lcd.setCursor(0,0);
  lcd.print("Hello");
  lcd.setCursor(0,1);
  lcd.print("   Hello   ");
  delay(1000);
  lcd.clear();
}

실행 결과는 다음과 같습니다.

이렇게 3강에 걸쳐서 lcd 사용법을 배웠습니다.



마지막으로 프로젝트 과제 하나 드리겠습니다.



조이스틱과 lcd를 결합한 게임 만들기 인데요

조이스틱 lcd 게임

한번 스스로 도전해보시고



유튜브에서 코드와 회로도 공부하겠습니다.



유튜브 : https://youtu.be/w2uF9qznJw0
